Repair Thinkpad x31

というわけで、Thikpad x31 TYPE 2672-CBJ を修理する。私の記憶が確かならば、2004年前半に購入しているので、8年選手。んが、まだまだ現役だ。

症状: 電源インジケータ点灯、CPU FAN 回転、bios - boot loader 起動せず。

方針: X31 の持病、 タンタルチップコンデンサ C683 の容量抜けと推察される。C683 交換。

施工:

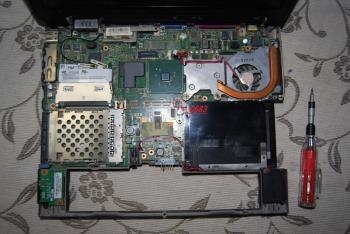

DSC_0087
分解・施工前

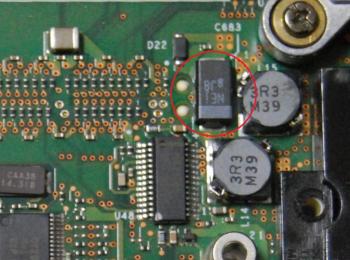

DSC_0090
施工前

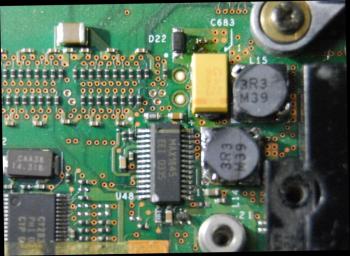

DSC_0101
施工後

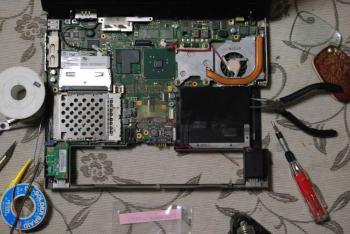

DSC_0095
施工後


使用工具: +1ドライバ、ラジオペンチ、ANTEX 18W半田ごて、ソルダーウィック、スパークルハンダ、むしめがね(老眼)

施工時間: 2時間

結果: 起動確認 復活!

交換部品: タンタルチップコンデンサ 220uF4V KEMET T520D227M004ATE012
購入:    マルツパーツ館WebShopLink @370-

修理不能を想定して、タンタルチップコンデンサの発注と同時に、YahooオークションでThinkpad X31 2672-B2J (¥6,800-)の入札・落札を行っていた。最悪、HDDだけ移植すればよいという寸法だ。直っちゃったので、X31を2台所有することとなった。また、コンデンサの送料を無料にするため、radiation-watch Link の、ポケットガイガーType5 EMBEDDED(¥6,450-)Link も同時発注した。馬鹿者、俺。嫁にはご内密に。
